本廠生產的HH4 9x、HDH4 8x、HH46型微阻緩閉蝶式止回閥系列產品可用在清水、污水、海水等介質的排水管道上，既能防止介質的倒流叉能有效地限制破壞性水錘保證管線的使用安全。它具有結構新穎、體積小、重量輕、流體阻力小、密封可靠、啟閉平穩、耐磨損、使用壽命長油壓、緩閉不受介質影響+有較好節能效果等特點。蝶式止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥、和背壓閥。
HH46型微阻緩閉蝶式止回閥被廣泛應于城建、化工、冶金、石油、制藥、食品、飲料、環保
 |
 |

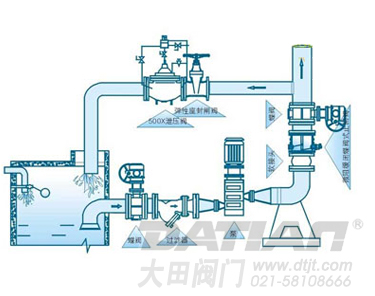

| 微阻緩閉蝶式止回閥 結構圖 | 微阻緩閉蝶式止回閥 安裝示意圖 |
| 零件名稱 | 材 料 |
|---|---|
| 閥體 | 鑄鐵、鑄鋼 |
| 閥瓣 | 碳鋼 |
| 閥桿、油 缸、活塞 |
不銹鋼 |
| 彈 簧 | 不銹鋼 |
| 閥座 | 丁腈橡膠 |
| 型號 | 公稱 壓力 PN(MPa) |
強度試驗壓力 | 密封 壓力 (MPa) |
適用 溫度 (℃) |
適用 介質 |
緩閉 時間 |
|---|---|---|---|---|---|---|
| HH46X HDH48X HH49X |
1.0 | 1.5 | 1.1 | ≤80 | 清水 污水 海水 |
≤60秒 |
| 1.6 | 2.4 | 1.76 | ||||
| 2.5 | 3.75 | 2.75 |
(法蘭連接尺寸：按JB/T79—94)
| 公稱壓力 | 公稱通徑 | 尺 寸fmm) | ||
|---|---|---|---|---|
| L | H | H1 | ||
| 1.0 1.6 2.5 |
40 | 140 | 200 | 88 |
| 50 | 150 | 215 | 98 | |
| 65 | 170 | 225 | 108 | |
| 80 | 180 | 235 | 118 | |
| 100 | 190 | 280 | 130 | |
| 125 | 200 | 290 | 148 | |
| 150 | 210 | 310 | 172 | |
| 200 | 230 | 350 | 210 | |
| 250 | 250 | 415 | 240 | |
| 300 | 270 | 450 | 264 | |
| 公稱壓力 | 公稱通徑 | 尺 寸 | ||
|---|---|---|---|---|
| L | H | H1 | ||
| 1.0 1.6 2.5 |
350 | 290 | 480 | 297 |
| 400 | 310 | 550 | 324 | |
| 450 | 330 | 585 | 351 | |
| 500 | 350 | 640 | 379 | |
| 600 | 390 | 720 | 434 | |
| 700 | 430 | 780 | 491 | |
| 800 | 470 | 840 | 549 | |
| 900 | 510 | 990 | 600 | |
| 1000 | 550 | 1050 | 655 | |
| 1200 | 630 | 1210 | 770 | |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的HH46型微阻緩閉蝶式止回閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
